  • Gabinete extraíble de baja tensión OEM MNS, cuadro de distribución industrial completo de baja tensión
  • Gabinete extraíble de baja tensión OEM MNS, cuadro de distribución industrial completo de baja tensión

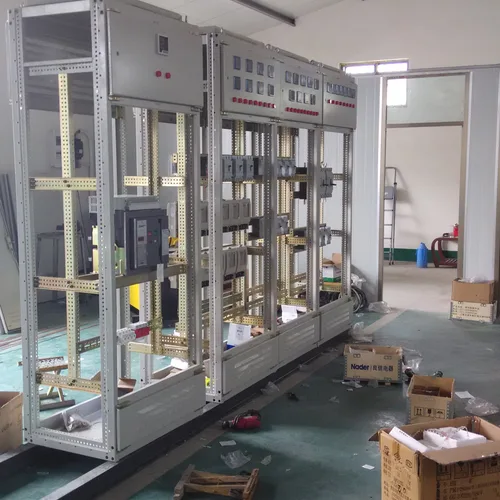

Gabinete extraíble de baja tensión OEM MNS, cuadro de distribución industrial completo de baja tensión

Nuestra serie MNS de cuadros eléctricos extraíbles de baja tensión es un dispositivo modular, multifuncional y altamente fiable para la distribución y el control de energía, que cumple con las normas GB7251.1, JB/T9661 e IEC439. Se utiliza ampliamente en las industrias metalúrgica, petroquímica, minera y de infraestructuras. Ofrecemos servicios de personalización bajo demanda y a partir de planos para configurar el equipo de forma flexible según sus necesidades específicas, proporcionando soluciones seguras y estables de distribución de energía y control de motores para sistemas de suministro eléctrico.

$44.00 - 2202.00
Enviar mensaje Contactar proveedor

Jining Tongyang Electrical Engineering Co., Ltd.

Main Products: Distribution Box
Ver proveedor
Year Established Established in 2008
Main Products Distribution Box
Employees Less than 50 People
Factory Area 1,000-5,000 m²
Annual Revenue US$1 Million - US$5 Million
Main Markets Southeast Asia / South Asia / Middle East & North Africa / Africa
Detalles
Especificaciones

1. Descripción general del producto

El cuadro de distribución completo extraíble de baja tensión tipo MNS (en adelante, el cuadro de distribución) es un cuadro de distribución de baja tensión totalmente ensamblado con estructura flexible, diseño modular, funciones completas y un rendimiento fiable y seguro. Es adecuado para empresas metalúrgicas, petroleras, químicas, mineras y de construcción de infraestructuras, y se utiliza para la distribución de energía y el control centralizado de motores en sistemas de generación y suministro de energía con una frecuencia de CA trifásica de 50 (60) Hz, una tensión nominal de trabajo de 380 V (400 V)/660 V y una corriente nominal inferior a 5000 A. El cuadro de distribución cumple con los requisitos de GB7251.1 "Cuadrículas y equipos de control de baja tensión", JB/T9661 "Cuadrículas extraíbles de baja tensión" e IEC439 "Cuadrículas y equipos de control completos de baja tensión".

2. Características principales

  1. Diseño modular Las unidades funcionales adoptan una estructura extraíble, lo que facilita el mantenimiento y la sustitución, reduciendo eficazmente el tiempo de inactividad.
  2. Protección de alta seguridad El circuito principal y el circuito auxiliar están aislados y equipados con dispositivos de protección de enclavamiento fiables para evitar un funcionamiento incorrecto y garantizar la seguridad de los operarios.
  3. Esquema de configuración flexible Admite la combinación de varias unidades funcionales, como la línea de entrada, la línea de salida, el control del motor y la compensación del condensador, y puede personalizar esquemas exclusivos según los requisitos de distribución de energía.
  4. Gran adaptabilidad ambiental El nivel de protección de la carcasa puede alcanzar hasta IP40, lo que le permite adaptarse a diversas condiciones de trabajo industriales complejas con una gran capacidad antiinterferencias.

3. Servicio de personalización

Nosotros proporcionamos personalización bajo demanda y personalización basada en dibujos Servicios. Parámetros como la corriente nominal, la corriente de resistencia a corto plazo, el tamaño del gabinete y el nivel de protección se pueden ajustar según sus necesidades de ingeniería. Nuestro equipo técnico profesional combinará sus condiciones de trabajo en sitio y escenarios de aplicación para crear una solución a medida que garantice que el equipo se ajuste perfectamente a los requisitos de su proyecto.
Tensión nominal de funcionamiento
380 / 690 V
Tensión de aislamiento nominal
660/1000 V
Frecuencia nominal
50(60) Hz
Corriente nominal (barra colectora horizontal)
5000-1000 A
Corriente nominal de resistencia a corto plazo (barra colectora horizontal)
120, 100, 80, 65, 50, 30 kA
Corriente máxima nominal soportada (barra colectora horizontal)
250, 176, 140, 105, 63 kA
Corriente máxima de trabajo nominal (barra colectora vertical)
≤1000 A
Corriente nominal de resistencia a corto plazo (barra colectora vertical)
50 kA
Corriente máxima nominal soportada (barra colectora vertical)
105 kA
Nivel de protección de la carcasa
IP30, IP40 (instrucciones especiales)
Categoría de sobretensión
IV, II
Grado de contaminación
3
Dimensiones externas (ancho × profundidad × altura)
(400, 600, 800, 1000) × (600, 800, 1000) × 2200 mm
  • Gabinete extraíble de baja tensión OEM MNS, cuadro de distribución industrial completo de baja tensión

Descripción

1. Descripción general del producto

El cuadro de distribución completo extraíble de baja tensión tipo MNS (en adelante, el cuadro de distribución) es un cuadro de distribución de baja tensión totalmente ensamblado con estructura flexible, diseño modular, funciones completas y un rendimiento fiable y seguro. Es adecuado para empresas metalúrgicas, petroleras, químicas, mineras y de construcción de infraestructuras, y se utiliza para la distribución de energía y el control centralizado de motores en sistemas de generación y suministro de energía con una frecuencia de CA trifásica de 50 (60) Hz, una tensión nominal de trabajo de 380 V (400 V)/660 V y una corriente nominal inferior a 5000 A. El cuadro de distribución cumple con los requisitos de GB7251.1 "Cuadrículas y equipos de control de baja tensión", JB/T9661 "Cuadrículas extraíbles de baja tensión" e IEC439 "Cuadrículas y equipos de control completos de baja tensión".

2. Características principales

  1. Diseño modular Las unidades funcionales adoptan una estructura extraíble, lo que facilita el mantenimiento y la sustitución, reduciendo eficazmente el tiempo de inactividad.
  2. Protección de alta seguridad El circuito principal y el circuito auxiliar están aislados y equipados con dispositivos de protección de enclavamiento fiables para evitar un funcionamiento incorrecto y garantizar la seguridad de los operarios.
  3. Esquema de configuración flexible Admite la combinación de varias unidades funcionales, como la línea de entrada, la línea de salida, el control del motor y la compensación del condensador, y puede personalizar esquemas exclusivos según los requisitos de distribución de energía.
  4. Gran adaptabilidad ambiental El nivel de protección de la carcasa puede alcanzar hasta IP40, lo que le permite adaptarse a diversas condiciones de trabajo industriales complejas con una gran capacidad antiinterferencias.

3. Servicio de personalización

Nosotros proporcionamos personalización bajo demanda y personalización basada en dibujos Servicios. Parámetros como la corriente nominal, la corriente de resistencia a corto plazo, el tamaño del gabinete y el nivel de protección se pueden ajustar según sus necesidades de ingeniería. Nuestro equipo técnico profesional combinará sus condiciones de trabajo en sitio y escenarios de aplicación para crear una solución a medida que garantice que el equipo se ajuste perfectamente a los requisitos de su proyecto.
