La guía definitiva para la maquinaria de excavación de zanjas: tren motriz de alta resistencia y retorno de la inversión para contratistas.

Introducción

La demora en la instalación de servicios subterráneos y la excavación en terrenos rocosos siguen siendo factores críticos que incrementan los costos, aumentando a menudo los plazos de los proyectos en un 18 % o más en obras civiles de gran envergadura. Las excavadoras y retroexcavadoras estándar tienen dificultades con suelos duros o congelados continuos, lo que provoca un consumo excesivo de combustible (hasta 12-15 galones/hora para una excavadora de 30 toneladas que realiza zanjas) y un alto desgaste de los dientes. Las excavadoras especializadas máquina excavadora de zanjas La zanjadora de cadena o de ruedas resuelve estos problemas gracias a su acción de corte continua y la descarga directa del material. Esta robusta solución para movimiento de tierras está diseñada para un funcionamiento continuo en proyectos de oleoductos, remoción de escombros mineros y obras de drenaje profundo, cumpliendo con las clasificaciones ISO 6165:2022 y las normas de emisiones EPA Tier 4 / EU Stage V.

Diseño estructural y del sistema de propulsión principal

A diferencia de las excavadoras de cangilones intermitentes, una verdadera máquina excavadora de zanjas Integra un sistema de transmisión dedicado que optimiza el par motor en la cara de corte. Nos centramos en tres pilares de durabilidad:

Motor y sistema de refrigeración

Utilizamos motores diésel con potencias de 200 hp (150 kW) a 700 hp (522 kW) a 2100 rpm, que ofrecen un par máximo entre 1400 y 1600 rpm para terrenos rocosos. Todas las unidades cuentan con radiadores de doble circuito con ventiladores de inversión automática (norma SAE J1003) para evitar la obstrucción por residuos. El consumo típico de combustible oscila entre 5,5 gal/h (21 l/h) para una unidad de 250 hp en suelo franco arenoso y 18 gal/h (68 l/h) para una zanjadora de roca de 600 hp.

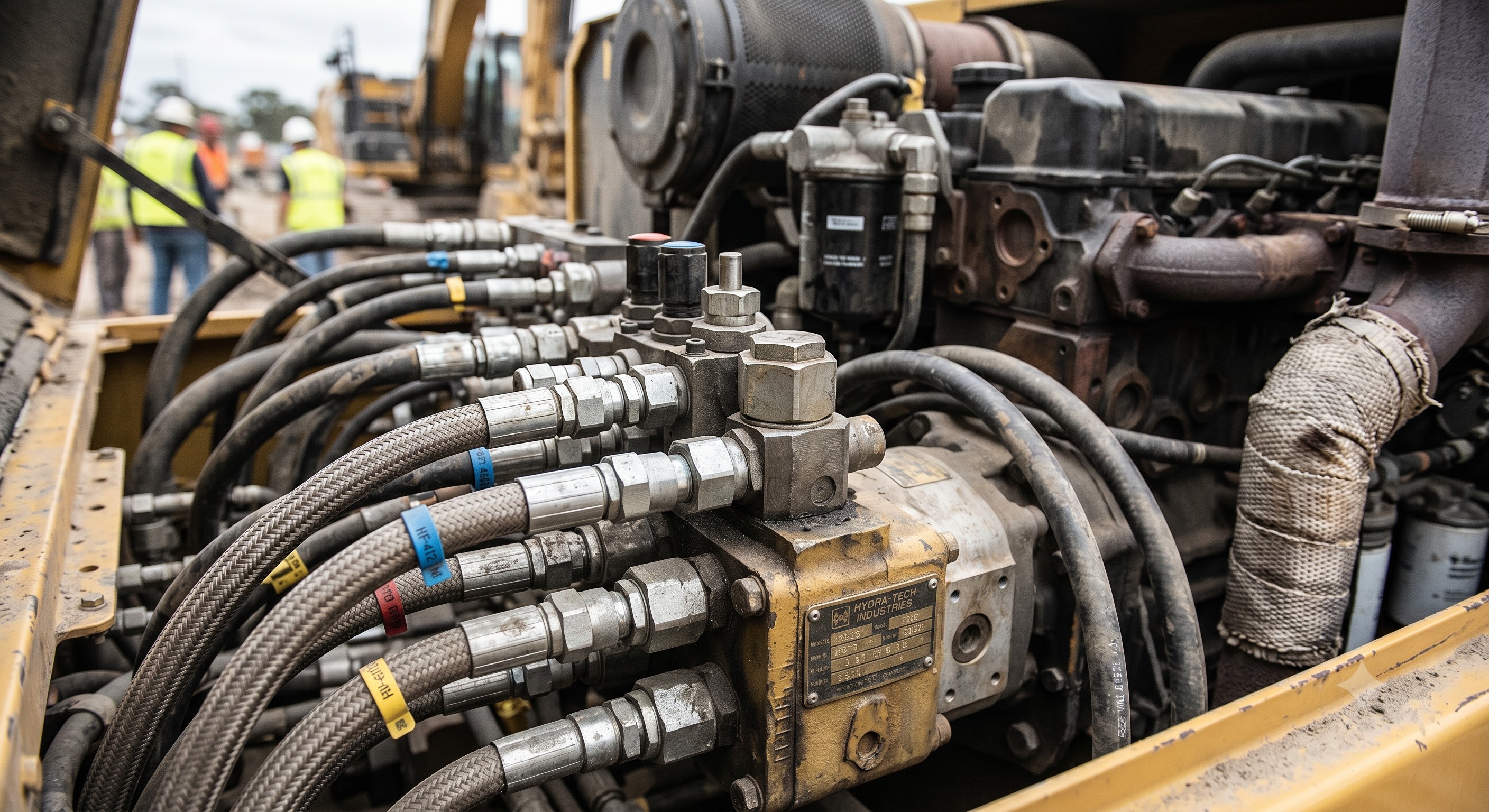

Sistema hidráulico y detección de carga

La arquitectura hidráulica de circuito abierto con detección de carga opera a 4500–5200 psi (310–358 bar) con bombas de pistones axiales de desplazamiento variable. El caudal del sistema alcanza los 120 gpm (454 L/min) para las funciones de pluma, empuje y cinta transportadora. Esto permite la máquina excavadora de zanjas Mantiene una velocidad de cadena de 0 a 110 pies/min (0 a 33 m/min) con ajuste automático del par, lo que reduce la rotura de la cadena en un 40 % en comparación con los sistemas de desplazamiento fijo. Las pruebas de eficiencia ISO 10767-1 confirman una eficiencia hidráulica ≥88 % a plena carga.

Durabilidad del tren de rodaje y del bastidor

El tren de rodaje de bogie de alta resistencia (equivalente a D8 a D11) distribuye el peso operativo hasta 70 toneladas métricas. El ancho de las zapatas de oruga (610–914 mm / 24–36 pulg.) mantiene la presión sobre el suelo por debajo de 12 psi (82 kPa) en terrenos blandos. El bastidor principal está fabricado con acero Hardox 450 de 19 mm (0,75 pulg.) y cuenta con cabinas con certificación ROPS/FOPS completa (ISO 3449 Nivel II). Los componentes de desgaste críticos utilizan dientes con punta de carburo, con intervalos de reemplazo de 12 a 18 horas según la abrasividad.

Especificaciones técnicas

La tabla que aparece a continuación enumera los parámetros validados para una clase típica de 300 CV. máquina excavadora de zanjas Configurada para excavación de zanjas en roca de carga media (de 0,9 a 1,5 m de profundidad). Los valores pueden variar según las condiciones de prueba de la norma ISO 7135.

Ventaja comparativa: Análisis del costo total de propiedad y del retorno de la inversión

Una comparación directa del costo total de propiedad (TCO) a 36 meses con respecto a una excavadora estándar de 35 toneladas métricas con una cuchara de zanja revela ventajas significativas para la máquina excavadora de zanjas en excavaciones lineales largas (más de 8000 pies / 2400 m).

• Eficiencia de combustible: La zanjadora especializada consume 6,2 galones/hora frente a los 10,8 galones/hora de la excavadora (excavando zanjas de 42 pulgadas de ancho x 48 pulgadas de profundidad en arcilla compactada), lo que genera ahorros anuales de 38.000 dólares a 4,50 dólares/galón.
• Tasa de producción: La zanjadora de cadena alcanza una velocidad de 350–500 pies/hora (107–152 m/hora) frente a los 120–180 pies/hora (36–55 m/hora) de la excavadora, lo que reduce los costes de mano de obra y de equipos auxiliares.
• Desgaste y deterioro: Vida útil del tren de rodaje: 5000 horas para la zanjadora frente a 3200 horas para la excavadora debido a la reducción de los movimientos de giro. El retorno de la inversión se alcanza a las 1200 horas de funcionamiento (aproximadamente 8 meses en proyectos de oleoductos).
• Cumplimiento de las normas de emisiones:Ambas opciones cumplen con la normativa EPA Tier 4f / EU Stage V con postratamiento DOC+DPF+SCR; sin embargo, el perfil de carga constante de la zanjadora reduce la frecuencia de regeneración en un 35 %.

Escenarios de aplicación para trabajos pesados

Los usuarios industriales eligen esta clase de máquina para tres escenarios principales donde la productividad equivale a la ganancia:

Construcción de servicios públicos subterráneos y tuberías

Los oleoductos/gasoductos transcontinentales (de 24 a 48 pulgadas de diámetro y de 6 a 8 pies de profundidad) requieren la excavación continua de zanjas a través de estratos variados. máquina excavadora de zanjas Con cintas transportadoras dobles, los escombros se desplazan lateralmente hasta 3,6 metros, lo que permite a los operarios de tuberías trabajar justo detrás. Proyectos como el del yacimiento Keystone XL, de 1287 kilómetros de longitud, requieren una disponibilidad de zanjas del 98%, con cambios programados de dientes de carburo cada 2 horas de corte de roca.

Minería y remoción de material de desmonte

En las minas de carbón o fosfato a cielo abierto, las zanjadoras de ruedas excavan bancadas de 3,6 a 4,5 metros de profundidad para zanjas de drenaje y ventilación. Con un peso operativo superior a 65 toneladas y motores de más de 1000 CV, logran tasas de excavación de 2000 toneladas por hora a un costo de 0,15 USD por metro cúbico de bancada, un 60 % menos que los métodos de perforación y voladura para la sobrecarga friable.

Movimiento de tierras para drenaje a gran escala

La recuperación de terrenos agrícolas (por ejemplo, sistemas de riego de más de 4000 hectáreas) utiliza zanjadoras autopropulsadas para excavar zanjas colectoras de 1,2 a 1,8 metros de profundidad. El control de nivelación GPS (con una precisión de ±1,27 cm) se integra con la telemática de la fábrica, lo que reduce el retrabajo en un 22 % y cumple con las normas del NRCS.

Excavación de zanjas en roca dura

Los proyectos de interceptores de aguas residuales municipales en roca ígnea o metamórfica (UCS de hasta 25 000 psi) requieren muelas abrasivas de alta resistencia con más de 550 hp y un par de corte de 8500 ft-lb. Se pueden alcanzar tasas de producción de 20 a 40 ft/h con dientes Kennametal, gracias a sistemas de lubricación automática y monitorización de vibraciones en tiempo real según la norma ISO 20816.

Conclusión

Moderno máquina excavadora de zanjas La tecnología ha evolucionado desde simples zanjadoras de utilidad hasta sistemas integrados de movimiento de tierras de alta resistencia que ofrecen un retorno de la inversión cuantificable gracias al corte continuo de alto par, la reducción del consumo de combustible por metro cúbico y una mayor vida útil. Para los contratistas que gestionan excavaciones lineales de más de 2 km o zanjas en roca de más de 1,5 metros de profundidad, la actualización de una retroexcavadora o excavadora a una zanjadora de cadena o de ruedas diseñada específicamente para este fin suele amortizarse en las primeras 1500 horas de funcionamiento. A medida que se endurecen las normativas sobre emisiones (se espera la normativa EPA Tier 5 para 2027), estas máquinas integrarán aún más sistemas de propulsión híbridos y optimización del corte asistida por IA, consolidando su papel como activos indispensables en la construcción industrial y la minería.
